摘 要

 介紹了透水鋪裝材料的種類、功能和效益。透水鋪裝材料是一種新型戶外地面鋪裝材料，與傳統鋪裝材料最大區別在于透水性。透水鋪裝是“海綿城市”建設中的一個重要技術內涵，可廣泛應用于城市道路、綠地、公園、廣場、停車場等地面鋪裝，在現代城市建設中具有良好的應用前景。

關鍵詞

透水鋪裝材料 | 透水性 | 生態性 | 海綿城市 | 景觀鋪裝 | 透水混凝土

引言

 透水鋪裝材料是一種新型戶外地面鋪裝材料，被譽為“會呼吸”的地面鋪裝。透水鋪裝通過采用大空隙結構材料層，結合排水滲水設施，使自然降水能經過鋪裝結構就地下滲，結合收集、儲存、凈化系統處理[1]，在滲透的同時起到過濾、凈化和儲水的作用，補充地下水源。透水鋪裝可暫存雨水，削減雨季澇災，具有良好的生態效益和經濟效益，是“海綿城市”建設中的一個重要技術內涵。透水鋪裝可廣泛應用于城市各級道路、綠地、公園、廣場、商業街、居住小區、庭院、停車場等各種景觀的地面鋪裝中，不僅滿足原有非透水性硬質鋪裝的使用功能，還提高了人車出行的安全性和舒適性，改善了人居環境，具有廣泛的適用性和生態性。

非透水性硬質鋪裝的弊端

 由于二氧化碳排放量的增加，導致氣候變化異常；暴雨的多發性、連續性和突發性成為近年來的特點，特別是在雨季更為嚴重。我國許多城市現有市政排水設施落后，無法有效滿足暴雨季節排水及防洪的需要。

非透水性硬質鋪裝在下雨時會形成地面積水，影響人車的正常出行；積水嚴重時可形成內澇，我國每年城市內澇導致受災人數超過7000萬。

 非透水性硬質鋪裝改變了自然土壤及墊層的滲透性，使80%的降水從地面流失。由于雨水地表徑流會將地面上的污物沖入城市周邊水體造成二次污染，破壞生態平衡，影響地表植物生長，提高城市綠地的養護成本。同時非透水性硬質鋪裝切斷了降水補充地下水的重要通道，造成城市地下水位下降，人均水資源占有量減少。

非透水性硬質鋪裝不具備自然土壤對環境空氣濕度、溫度的良性調節能力，不能使小氣候產生良性循環，最終形成“熱島效應”。

非透水性硬質鋪裝由于采用硬質材料，車輛在路面上行駛時噪音大，雨天易造成交通安全隱患；平時易形成揚塵，造成空氣污染等。

透水鋪裝材料的種類

 透水鋪裝從結構上可分為面層、基層和墊層[3]，透水鋪裝面層主要有透水混凝土、透水瀝青、透水磚3種，應根據室外環境的具體要求選擇合適的材料。

透水鋪裝面層

 (1)透水混凝土。

透水混凝土鋪裝時主要采用整體現澆。透水混凝土是由水泥、添加劑、骨料和水混合制成。透水混凝土具有透水、保水、透氣、輕質、美觀等優點。透水混凝土孔隙率達15%～25%，孔穴成蜂窩狀結構且分布均勻；透水速率達10～200cm/s[4]，高于普通排水配置下的排水速率。

透水混凝土具有較大的孔隙結構，因此抗凍融能力強，不會受凍融影響產生面層斷裂。透水混凝土還具有獨特的吸聲降噪功能，能將地下溫度傳到地面從而降低整個鋪裝地面的溫度，在吸熱和儲熱方面接近于自然植被所覆蓋的地面，能緩解城市的熱島效應。

透水混凝土的承載力達C20~C25混凝土承載標準[5]，能滿足車行人行的耐用耐磨性要求。

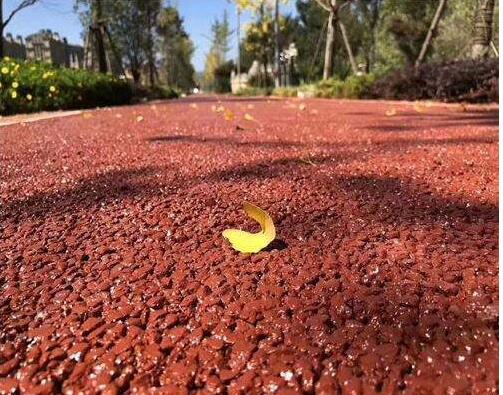

(2)透水瀝青。

透水瀝青是由改性瀝青、消石灰、纖維混合而成的一種新型透水鋪裝材料，屬半透水類型，孔隙率可達8%～22%。透水瀝青作為面層材料主要采用整體現澆，底層依舊采用普通瀝青；道路結構形式與普通瀝青路面相同。

透水瀝青的大孔隙結構能有效降低車輛與路面摩擦引起的噪聲，降低路面溫度；由于透水瀝青透水性良好，可減少路面積水產生的反光和打滑現象，提高雨天行車的安全性。透水瀝青中可添加不同的彩色添加劑，或在透水瀝青路面上噴涂彩色樹脂涂料形成豐富的色彩，用不同的色彩劃分不同的道路，劃分不同的使用空間，既可滿足使用功能又可強化道路交通安全，同時達到美化空間形成豐富的視覺景觀環境。

(3)透水磚。

透水磚也叫滲水磚，孔隙率可達20%～25%，透水率為20cm/s[6]，是塊狀透水鋪裝材料，采用拼裝鋪裝式。其透水性主要通過材料的多孔透水結構以及鋪裝間接縫的透水通道這兩種方式來實現。

透水磚從材料和生產工藝來分主要有兩種類型：一種是陶瓷透水磚，這種透水磚以固體工業廢料及建筑垃圾等為原料，通過粉碎、成型、高溫?zé)Y(jié)而成；另一種是非陶瓷透水磚，以無機非金屬材料為主要材料，加入有機或無機粘結劑經成型、固化而成。非陶瓷透水磚包括聚合物纖維混凝土透水磚、彩石復合混凝土透水磚、生態砂基透水磚、彩石環氧通體透水磚，還有結合光觸媒技術的自潔式透水磚。

透水磚孔隙率較高，因此具有高透水性、高散熱性；材料表面的微小凹凸肌理對防止路面打滑和反光、減小噪聲方面有明顯的效果。透水磚不易凍融變形，易清理和維護。由于透水磚的主要原料大部分是工業廢料，因此符合環保要求。透水磚的品種、規格、色彩和肌理多樣化，具有廣泛的應用性和裝飾效果。

透水鋪裝基層和墊層

 透水鋪裝要讓雨水通過地面直接滲入路基，不僅面層材料要具有良好的滲水性，基層和墊層材料也要有相應的透水性。

對于透水鋪裝基層和墊層材料的選用，首先要具有較好的透水性能和較高強度，以滿足地面承載力的要求；其次要滿足極端氣溫條件下，最小凍脹率和最小承載力損失符合有關規范。

透水鋪裝基層材料一般采用透水性能好的級配礫石，工程上要求礫石的最大粒徑不大于53mm，常選用5～25mm連續級配礫石，空隙率約46%。

透水鋪裝墊層材料中，透水性能最好的是礫石墊層，透水性能最差的是勃土。當墊層材料為勃土?xí)r，勃土中的含砂量決定土基的滲透性、承載力、凍脹程度，要求含砂量不能小于62.5%。

透水鋪裝的基本結構

透水鋪裝一般根據使用功能來確定基層的不同厚度、溢流及排水的不同方式。透水鋪裝可分為以下幾種結構[3]：

 (1)強透水小蓄水基層。

這種基層主要由找平層和透水基層構成。透水基層孔隙率很大，雖然厚度不大卻具有很強的透水能力，適合對承載力有較高要求，同時墊層透水能力也很強而降雨量較小的地域。主要適用于非機動車道、人行道、廣場、步行街、停車場、庭院等場所的透水路面。

 (2)強透水強蓄水基層。

這種基層通常由找平層、蓄水層和土工織物3部分構成，蓄水層孔隙率較小但厚度較大。遇到降雨量較大時，部分不能及時排出的雨水可以在較厚的基層中儲存，達到避免路面積水的效果。這種基層適合有較大降雨量以及城市中地勢較低易形成澇災的地域，可以兼顧排水和蓄水的功能。

 (3)靈活蓄水基層。

這種透水基層具有內部溢流結構。根據墊層的可滲透性分2類：第一類，當墊層可滲透時，基層構造從上而下依次是找平層、碎石層和透水型土工網格布，這種基層可以對透過面層材料的雨水暫時儲存并進一步滲透。當降雨量較小時，水可以直接通過墊層滲透到地下；當降雨量較大時，基層蓄水飽和后水位高于內部設置的溢流管管口時，雨水可以通過溢流管排出路外。內部溢流管的位置要遠離機動車道，設置方向是沿透水路面縱向均勻布置。第二類，當墊層不能滲透時，在基層與墊層之間設置非透水型土工布，雨水通過基層內部溢流管道排出路外而不是直接滲透到地下。這種基層適用于土基滲透系數小而且墊層滲水后承載力很低，或者降雨量較大并且有可能造成水源污染的區域。

 (4)周邊溢流基層。

當透水路面的使用功能是機動車道、停車場等，路面需要承受一定的車輛荷載，為了提高路面強度其透水能力會有所下降。為防止降雨量大時透水路面不能及時排掉所有雨水，采用周邊溢流結構就可避免路面積水。透水路面周邊墊層有一定坡度，并且在墊層上設計有土工織物來提高其承載力，這樣整個基層相當一個蓄水池，不能及時排掉的所有雨水可以直接從周邊溢流進基層蓄水池，然后再排出路外而不會造成路面的積水。

透水鋪裝材料功能及效益

 透水鋪裝與傳統非透水性硬質鋪裝的最大區別在于透水性。透水鋪裝材料的內部為一系列與外部空氣相通的多孔結構，具有良好的滲水性及保濕性，與綠化相結合形成半綠化地面景觀，既能滿足人們對于路面強度和耐久性的使用要求，又通過接近天然草坪和土壤地面的生態性，最大程度減少地面鋪裝對動植物及微生物生存環境的破壞，減輕城市硬質鋪裝對環境的負面影響。

透水鋪裝的生態功能

 透水鋪裝有利于對光污染的改善。透水鋪裝材料的多孔隙反射擴散光線，不同于非透水鋪裝材料在強光和雨天易產生眩光，尤其是光滑地磚或石材。透水鋪裝材料對城市交通提供了更多安全保障。

透水鋪裝有利于對城市濕熱小環境的改善。透水鋪裝下墊層土壤中有豐富的毛細水，通過太陽照射蒸發時吸收大量的潛熱和顯熱，從而降低了地表溫度達到緩解熱島效應的作用。北方城市常見的沙塵現象，一個重要的原因就是硬質地面減少了地表的濕度和蒸發量，導致了空氣干燥；而透水鋪裝的應用可有效增加空氣濕度，改善城市氣候環境。

透水鋪裝有利于改善雨水的二次污染。透水材料的大孔隙能吸附城市粉塵等污染物，對地表污水有一定過濾作用，對徑流污染物的去除率達40%~90%[7]，可有效防止雨天污水橫流現象，減少二次污染。

透水鋪裝有利于治理城市河道污染。透水鋪裝用于河道護坡，有利于植物扎根生長防止水土流失。西安護城河生態改造工程大規模地將透水鋪裝材料應用到河岸護坡，營造出清水長流、綠樹成蔭的優美景觀，使護城河與環城公園渾然一體，成為市民休閑娛樂的公共場所。

透水鋪裝有利于排水防洪。由于自身良好的透水性能，能有效緩解由于城市排水設施不足、排水系統不暢的現象，因此透水鋪裝是城市防洪澇的一項重要措施。

透水鋪裝有利于減少城市噪音。為出行便捷，城市硬質道路比例不斷增大，機動車輛來往密集造成了城市噪音污染嚴重。透水鋪裝不同于普通硬質路面，它獨特的多孔結構能吸收大部分聲波，有效降低路面噪音6~10dB，對城市聲環境起到明顯的改善作用。

透水鋪裝不僅對生態環境有顯著的作用，還能對美化環境起到良好的作用。透水鋪裝材料有豐富的色彩，可根據使用空間的功能特點，鋪裝成不同的色彩，結合周邊景觀同時融合民族文化、地域文化和行業文化，把民族吉祥圖案和地域特征圖案等運用到鋪裝設計中，形成豐富多彩、具有文化內涵的鋪裝景觀，呈現鋪裝景觀的多樣性，改觀了傳統鋪裝材料以黑灰色調為主的單一呆板的視覺感受，營造出豐富的視覺環境和人文景觀，起到美化城市人居環境的作用。

透水鋪裝的經濟效益

透水鋪裝能使雨水迅速下滲，達到補充地下水源，保持地下水及土壤的生態平衡。據測算，1000萬m2的透水地坪，如果按年降水量600mm計算，可蓄水600萬m3，相當于1個小型水庫容量。

強大的蓄水能力可帶來可觀的經濟效益，據統計，2015年北京鋪設透水鋪裝180萬m2，達到年節水86.4萬m3的經濟效益；南京市預計改造透水鋪裝面積370萬m2，如果全部改造完成可實現蓄水69萬m3。假如全國各大中小城市都普遍采用透水鋪裝這一措施，將對氣候的調節和人居環境的改善收到良好的效果，其經濟效益更是不可估量。

結語

 透水鋪裝作為一種新型環保路面，接近于天然草坪和土壤地面的生態優勢，具有高透水性、高散熱性、防滑降噪、抗凍融、易清理等性能。透水鋪裝材料的大孔隙結構可改善雨水滲流引起的二次污染，避免眩光和降低噪音，提高車輛通行的舒適性和安全性。透水鋪裝的蓄水、內部和周邊溢流結構，使透水鋪裝在滿足硬質鋪裝使用功能的前提下，改善了城市濕熱小環境，具有排水防洪、美化環境的功能，產生相應的經濟效益。透水鋪裝適用范圍非常廣泛，可應用于市政各級道路、園林、體育場館、停車場、小區、學校、商業廣場等領域地面景觀鋪裝。透水鋪裝材料豐富的色彩，可以營造出多樣化的鋪裝景觀，美化城市環境。透水鋪裝將有效解決我國城市原有非透水性硬質鋪裝帶來的眾多生態、環境、經濟問題，是“海綿城市”建設中的一個重要技術措施，在現代城市景觀建設中具有良好的應用前景。
