不同透水材料鋪裝技術與適用范圍

透水路面磚（板）

主要技術內容

以骨料、水泥為主要原料，經振動加壓或其他成型工藝制成；或以廢陶瓷片等塊狀無機非金屬材料為主要原料與水泥漿等攪拌，經壓制成型、坯體干燥、高溫燒成等工藝制成；也可采用沙漠風積沙與膠結劑，組成表面致密、微米級滲水的濾水層。產品具有多孔自透水功能，其技術性能指標應符合GB/T 25993《透水路面磚和透水路面板》標準要求。

適用范圍：建筑與小區、廣場、公園人行道及非重載路面等場合。

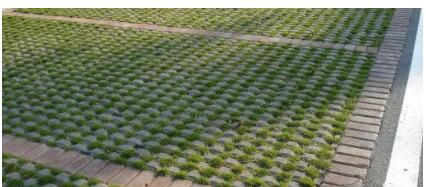

透水型多功能混凝土植草磚

主要技術內容

以干硬性混凝土為主要原料，采用二次布料成型技術，經壓制而成，鋪裝時可實現四角互鎖，或具有球面承壓凸臺。除了磚體的豎向開孔結構形成路面雨水下滲的主要通道外，磚體混凝土自身也具有一定的透水能力，透水率≥1.0×10-2cm/s（試驗方法GB/T 25993）。植草磚基體混凝土可使用部分固廢材料生產。產品相關技術性能指標應符合NY/T 1253《植草磚》標準要求。

適用范圍：有透水要求的停車場、公園步道等場合。當路面荷載較高時，可選用普通混凝土成型的四角互鎖開孔植草磚。

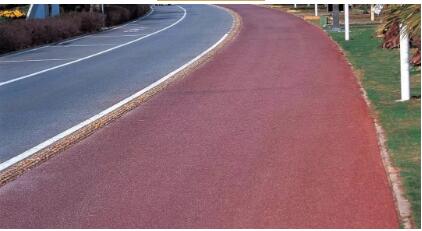

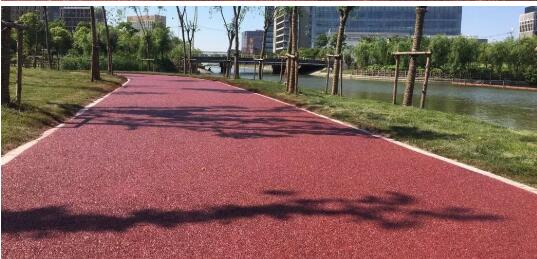

透水水泥混凝土路面

主要技術內容

在透水性路基上現場澆注透水性水泥混凝土，形成透水性水泥混凝土路面。透水性水泥混凝土系指采用特殊級配集料、水泥、化學外加劑、增強劑等制成的非封閉型多孔混凝土。因集料級配特殊，混凝土結構中含有大量連通孔隙，降雨時，雨水將沿這些貫通的“路線”透過路面，進入路基，滲入地下。當在透水性水泥混凝土中摻加適量比例顏料，則可修筑彩色透水性水泥混凝土路面。透水水泥混凝土路面設計與施工應執行CJJ/T 135《透水水泥混凝土路面技術規程》。

透水性水泥混凝土集料可采用滿足相關技術標準要求，性能穩定的天然或人工集料，如碎石、卵石、鋼渣、建筑垃圾再生骨料等。增強劑可采用活性混合材、聚合物乳液等。透水性水泥混凝土路面須有與之相配套的開放式透水性路基，以利透過路面的雨水暫時儲存，然后進一步滲透。

主要技術指標：孔隙率15%~25%、抗壓強度15MPa~30MPa，抗折強度3MPa~5MPa，表觀密度1700kg/m3~2200kg/m3，透水系數≥1.0×10-2cm/s。

適用范圍：建筑小區、公園人行道，廣場、停車場等路面，輕型車輛車行道以及各種體育設施的地面。

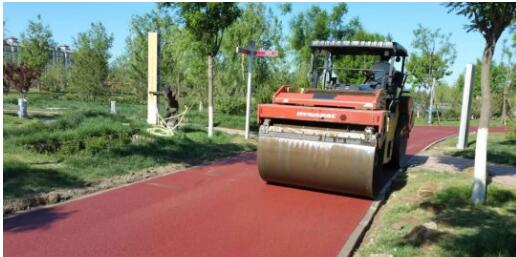

透水瀝青混凝土路面

主要技術內容

在透水性路基上現場澆注透水性瀝青混凝土，形成透水性瀝青混凝土路面。透水性瀝青混凝土系指采用單一級配粗集料或特殊級配集料、瀝青、改性劑等配制而成的透水性混凝土。因集料級配特殊，混凝土結構中含有大量連通孔隙，降雨時，雨水將沿這些貫通的“路線”透過路面，進入路基，滲入地下。透水瀝青混凝土路面設計與施工應執行CJJ/T 190-2012《透水瀝青路面技術規程》。

透水性瀝青混凝土路面吸音降噪效果顯著，與透水性水泥混凝土相比，透水性瀝青混凝土強度較高，但成本也高。主要技術指標：孔隙率15%~25%，抗壓強度20MPa~ 40MPa，滲透系數≥800ml/15s。

適用范圍：建筑小區、公園人行道，廣場、停車場等路面，輕型車輛車行道以及各種體育設施的地面。

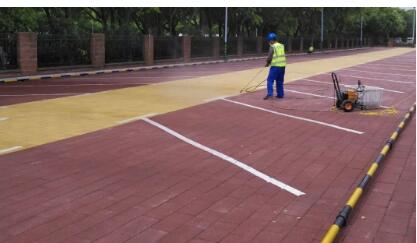

透水瀝青路面綜合養護技術與裝備

主要技術內容：

采用滲水系數殘留率CR作為功能衰減評價指標，研究制定了透水性瀝青路面功能性分級標準，研發了透水性瀝青混凝土路面機能恢復技術裝備。

透水性瀝青混凝土路面機能恢復裝備以高壓水為介質，利用車載動力單元將高壓水噴射到路面，通過氣穴發生裝置產生的水泡發生氣穴效應，沖壓出路面空隙中的臟污物，再通過負壓抽取、回收雜物和水，可使透水性瀝青混凝土路面的透水系數恢復60%。

適用范圍：透水性瀝青混凝土路面養護與透水性恢復。
