透水場地運用廣泛，

庭院、公園、廣場、道路

隨處可見。

但我們習慣看到表象的好用，

卻忽略了其中的所以然，

不以文字闡述，

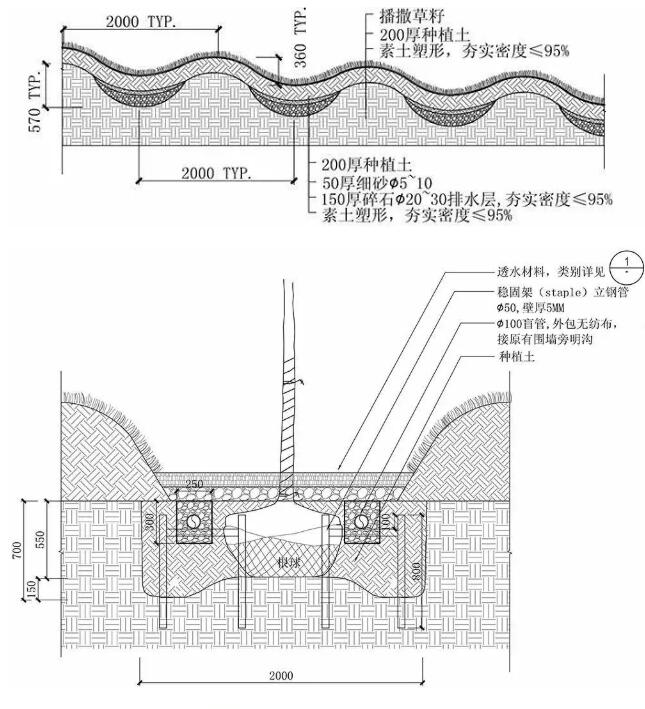

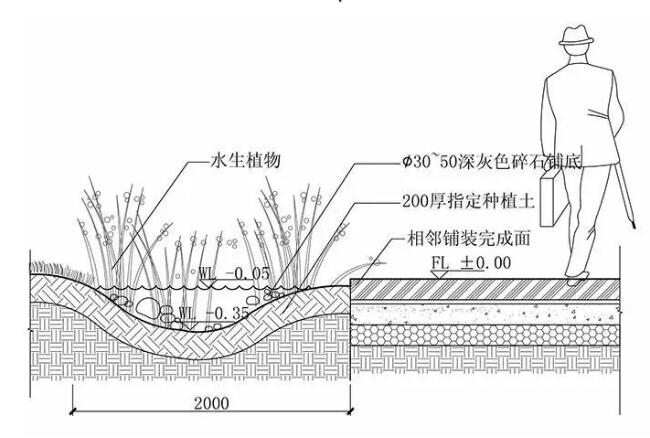

希望以下施工圖能讓你找到答案！

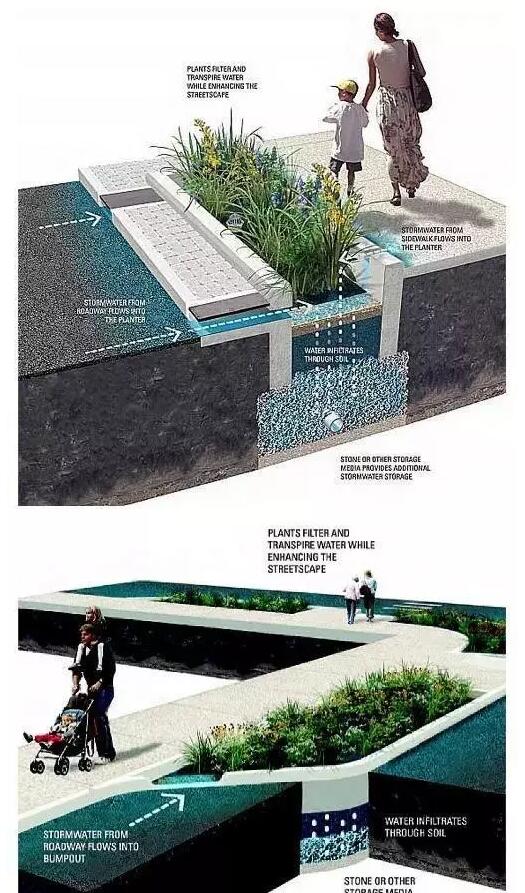

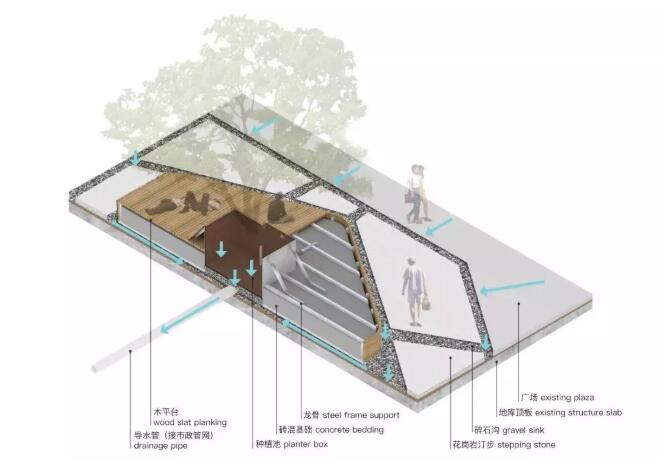

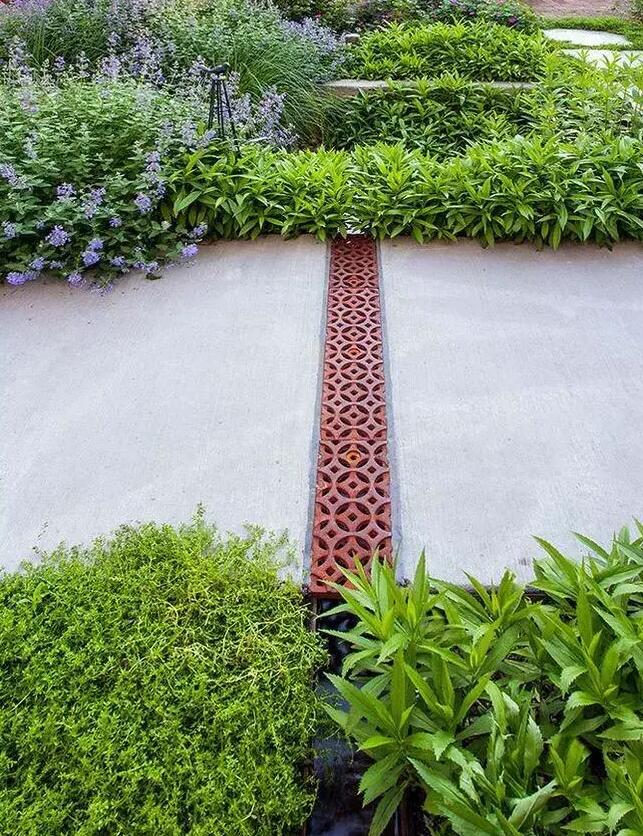

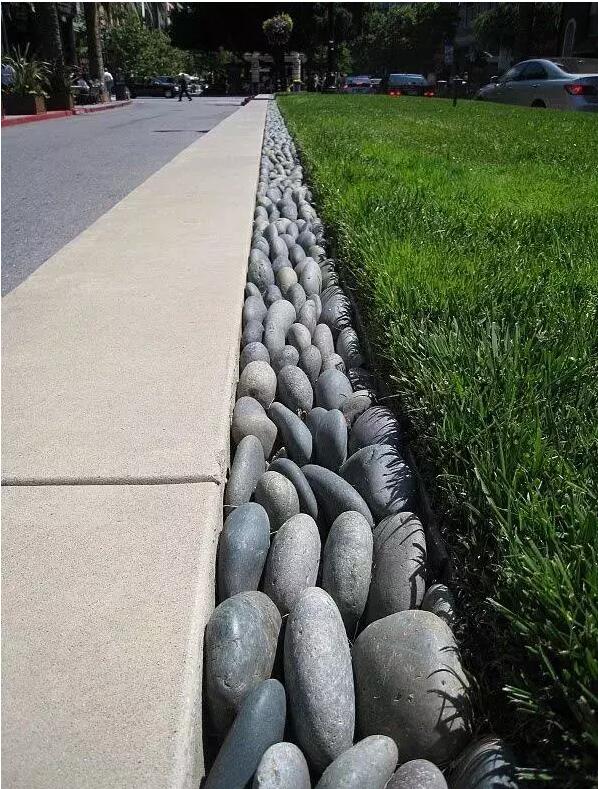

透水場地是海綿城市建設中

最基本的組成部分，

對空氣有降溫增濕的效果；

對土壤有保留水分、降低土溫，

提高土壤質量的作用；

同時還可以減少城市噪音……

就透水場地材料來講，在環保的大前提下，我們分析分析生態透水材料。

透水瀝青混合料 及 透水水泥混凝土

透水系數一般在1200~1500mm/h左右，孔隙率在15%~25%左右。

兩種透水材料均能表現出良好的透水效果，但透水瀝青混合料的抗壓強度高于透水水泥混凝土，因此在材料的選擇上，透水瀝青混合料用于機動車或非機動車通行路面，而透水水泥混凝土用于非機動車或人行通行路面。

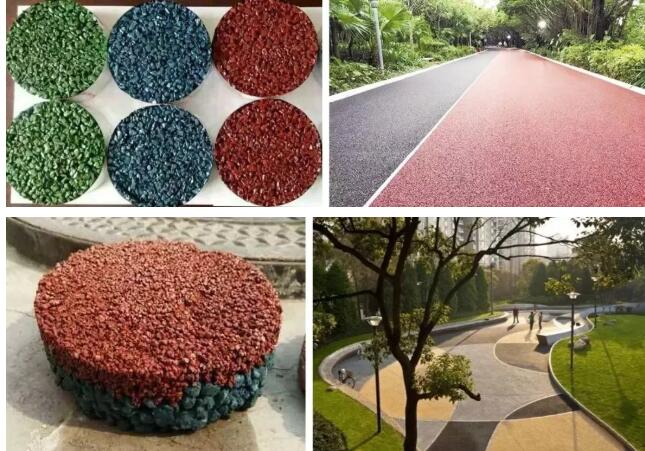

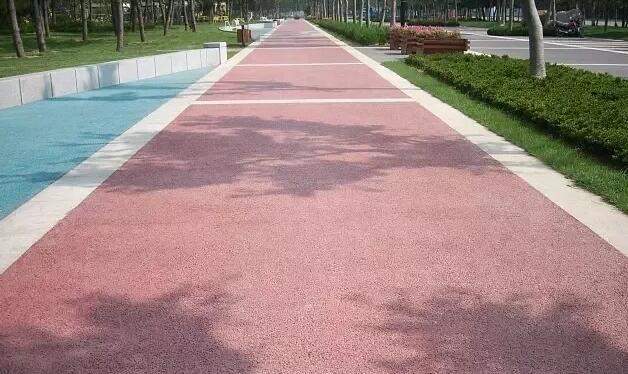

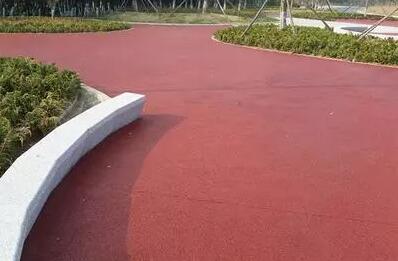

彩石透水材料 及 透水塑膠

抗壓強度為16~25Mpa，但由于他們均采用人工攤鋪的形式，完成后的路面實際強度都會小于理論強度。

彩石透水材料及透水塑膠的透水系數極高，往往是透水瀝青混合料及透水水泥混凝土的數十倍，但也容易出現脫膠、破損等現象，耐磨性較差，因此常將它們用于方便維護的特殊人行鋪裝，如入口節點、建筑附屬場地、兒童活動場地、靠近建筑或出入口的主要園路等。

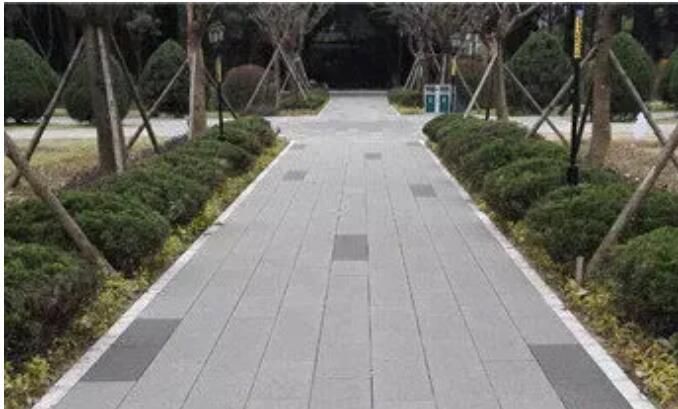

新型透水磚

一般新型透水磚孔隙率宜達到20%，保水量在通常使用狀態下達10000cc/m3，抗壓度≤Cc50，抗拆強度小于等于Cf4，防滑等級為R2，防滑性能指標BPN≥70。

若透水磚基層采用無砂大孔混凝土時，其空隙需≤15%，并采用C20等級強度。

由于透水磚為人行步磚，因此不宜用于機動車通行道路。在透水磚的選擇上需考慮場地的透水要求、強度要求、防滑要求等特性來綜合考慮所需采用的透水磚品牌。

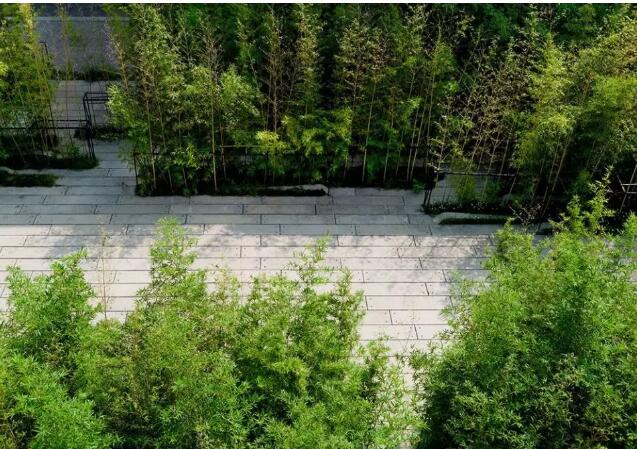

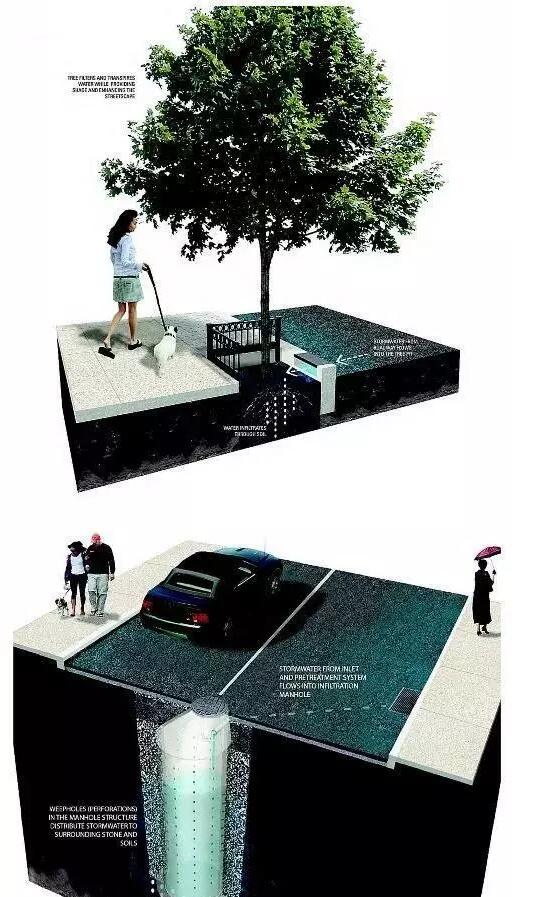

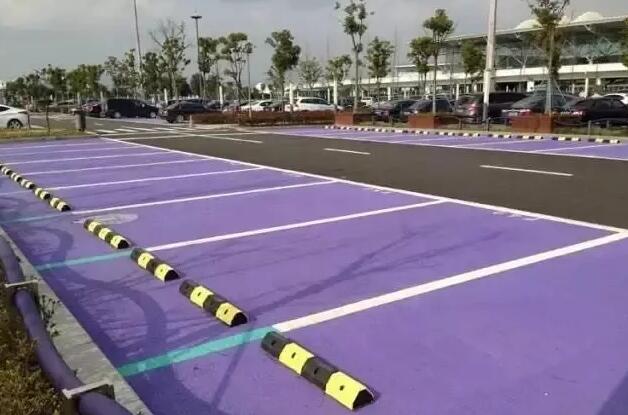

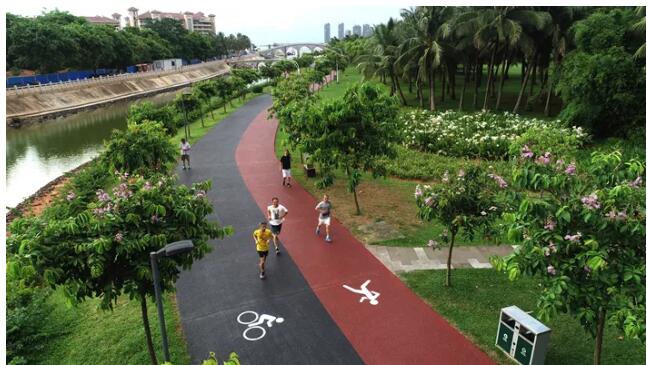

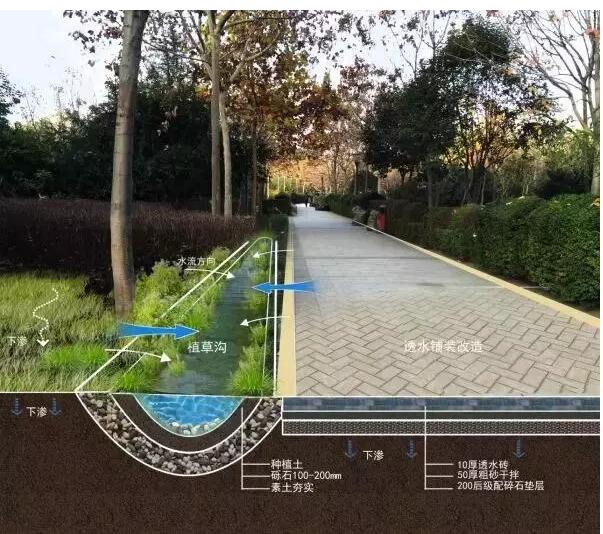

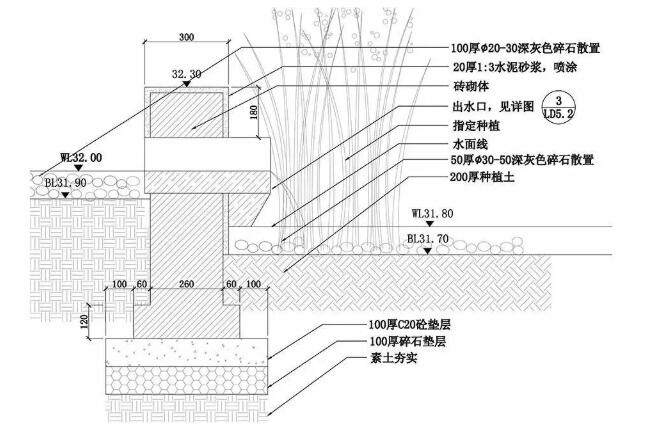

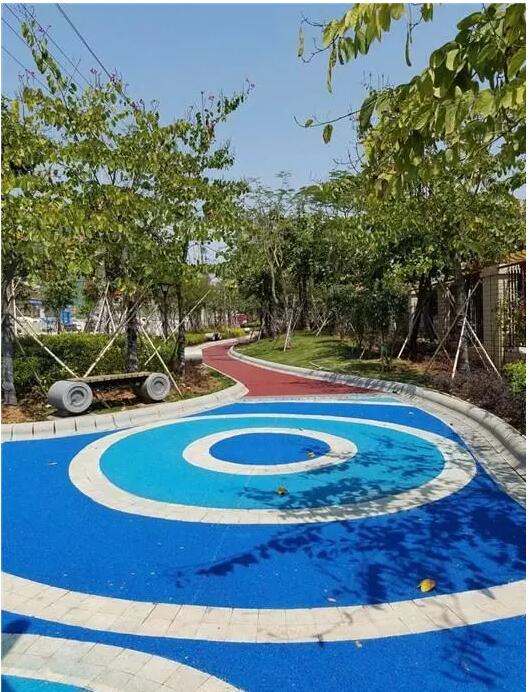

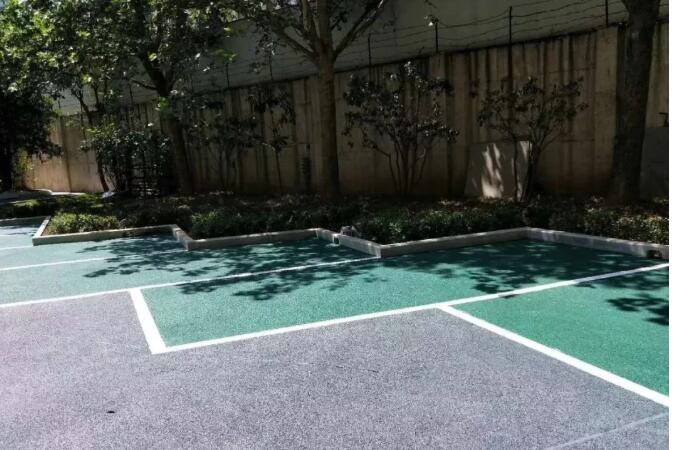

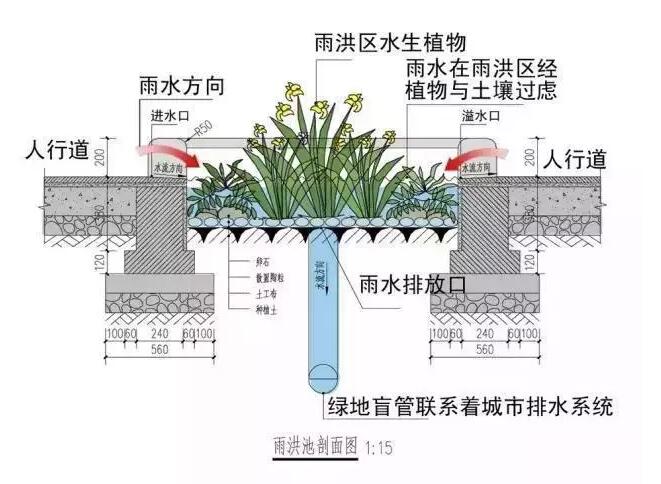

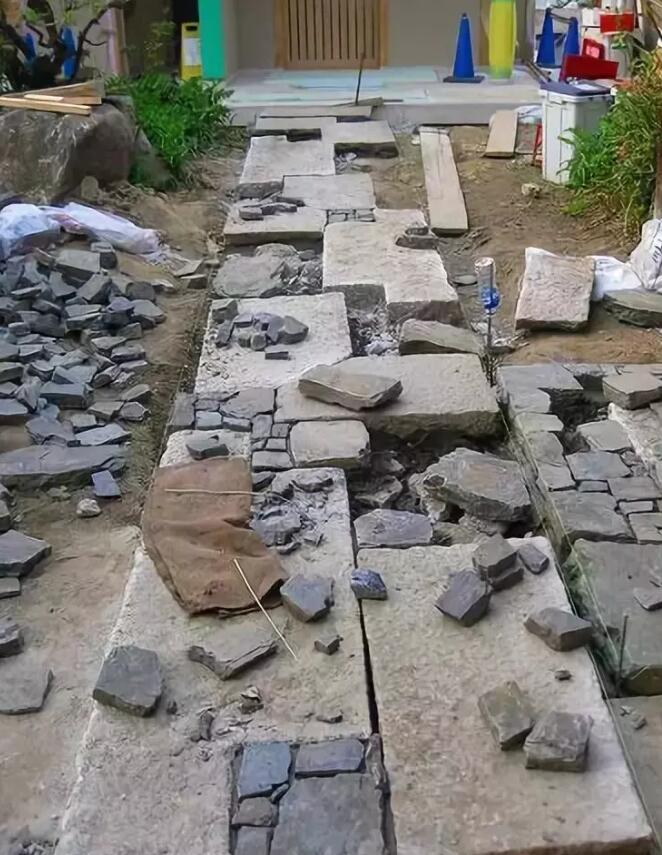

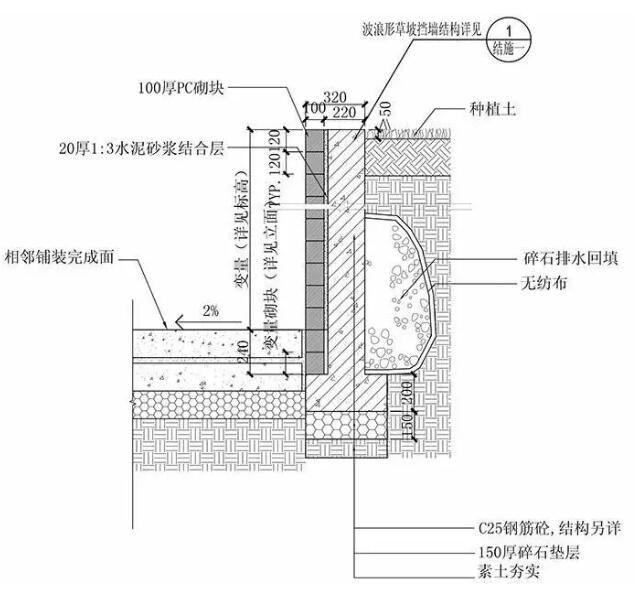

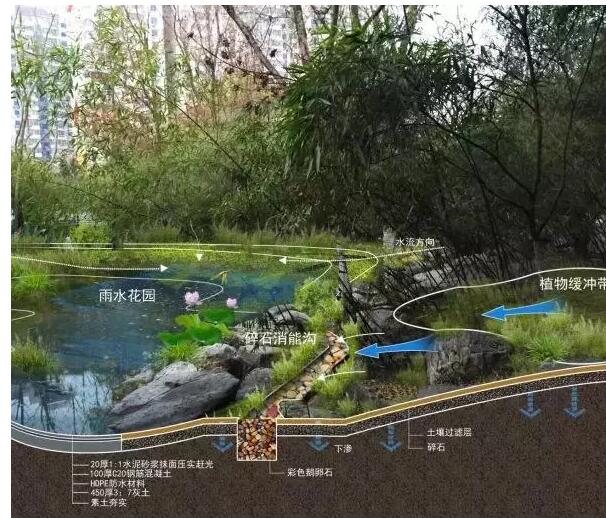

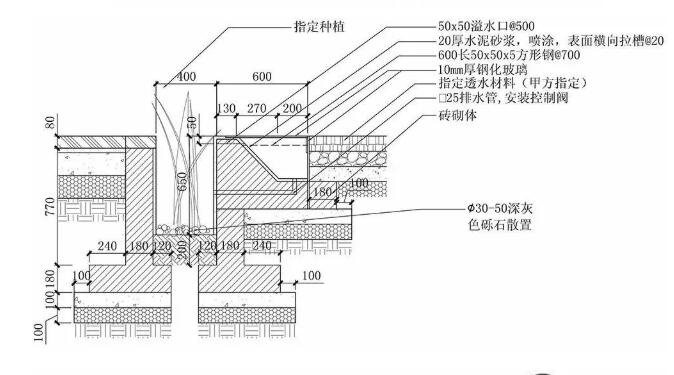

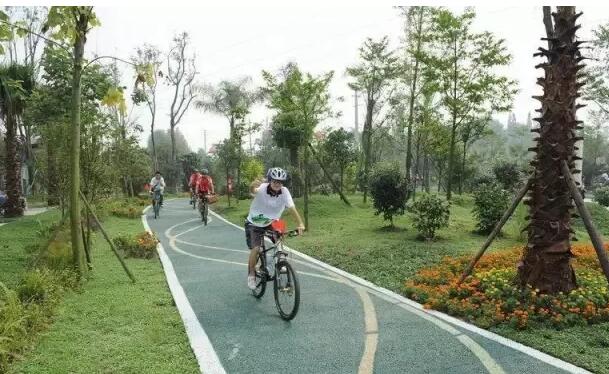

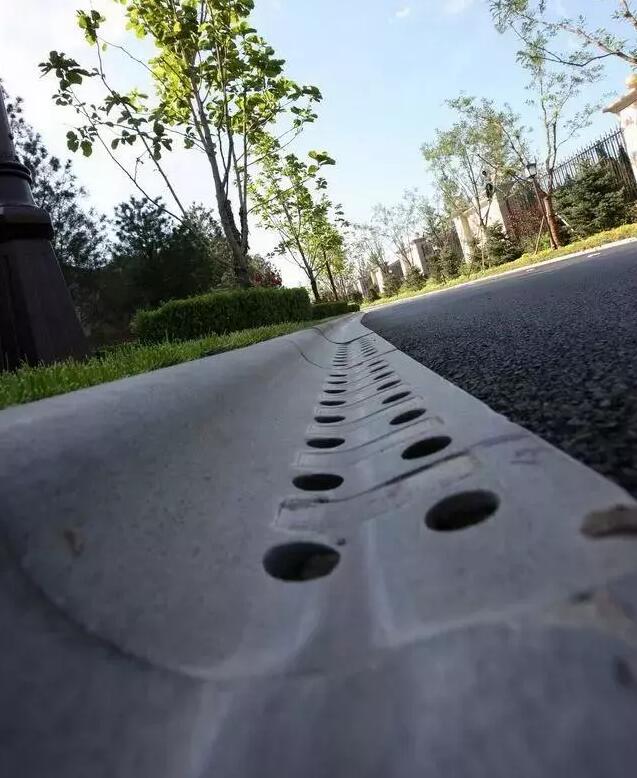

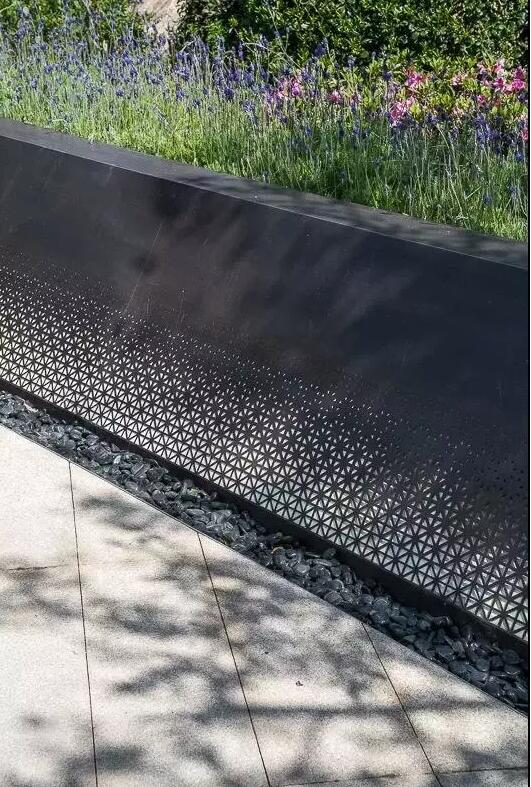

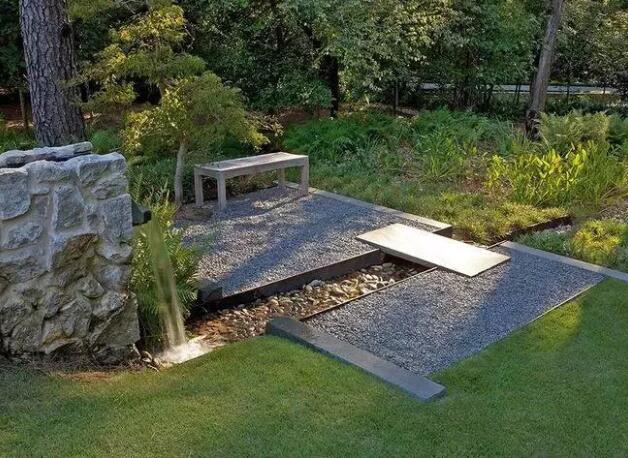

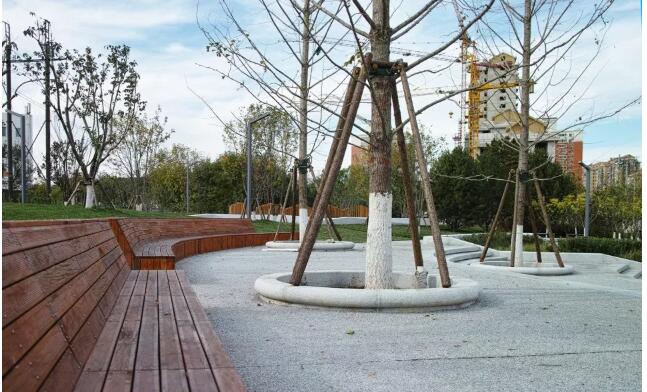

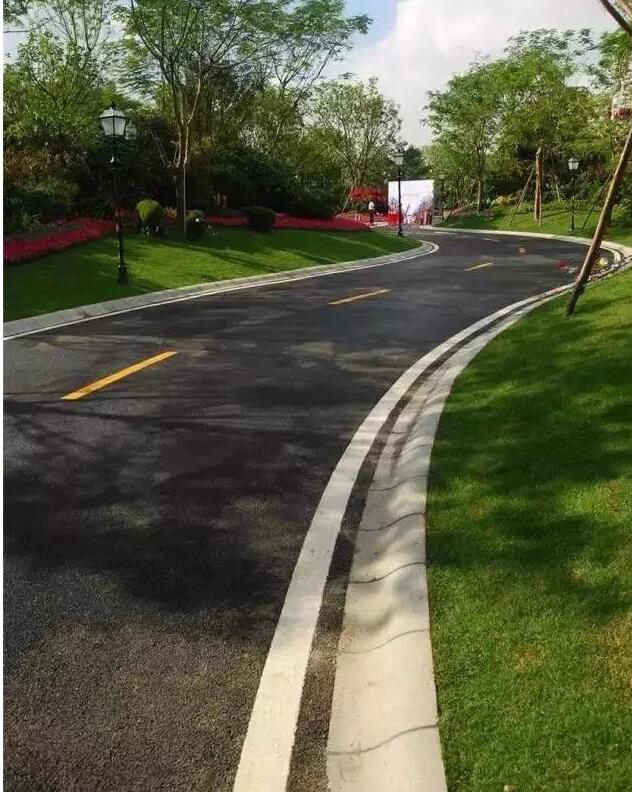

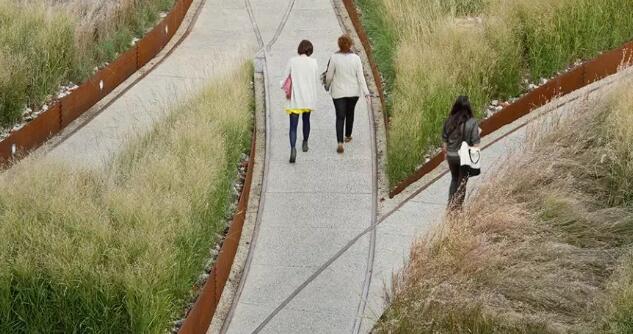

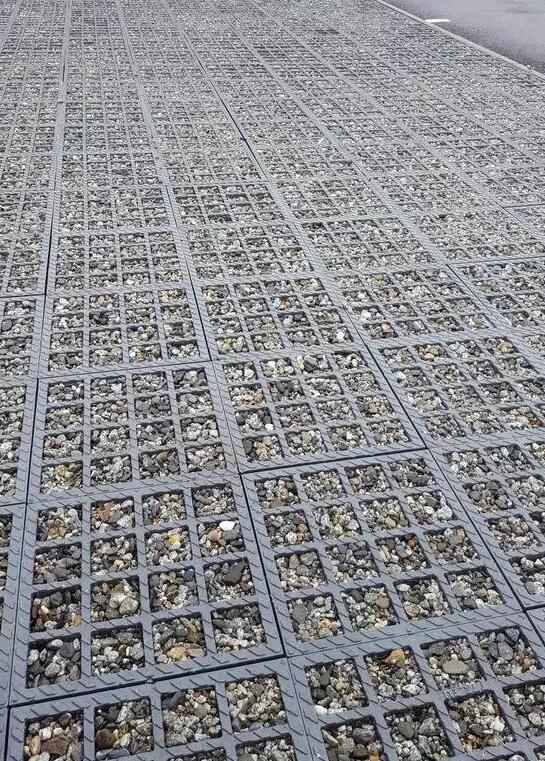

更多透水場地案例展示
