合成材料運動場地面層質量控制標準：附錄
本篇僅介紹合成材料運動場地面層質量控制標準：附錄，可在本篇底部點擊其他目錄鏈接查閱
附錄A ?固態材料有害物檢測前處理方法
A.1 ?苯、甲苯+二甲苯
A.1.1 ?將樣品粉碎至粒徑約為1mm3的細小顆粒，準確稱取粉碎后的樣品1.0g（精確至0.0001g），置于50mL的容量瓶中，用乙酸乙酯溶解并稀釋至刻度，搖勻。靜置15分鐘后用微量注射器取上層清液1uL進樣，測其峰面積。若試樣溶液的峰面積大于表中最大濃度的峰面積，用移液管準確移取V體積的試樣溶液于50mL容量瓶中，用乙酸乙酯稀釋至刻度，搖勻后再測。
A.2 ?游離甲苯二異氰酸酯
A.2.1 ?將樣品粉碎至粒徑約為1mm3的細小顆粒，準確稱取剪碎后的樣品2.0~3.0g（精確至0.0001g）于50mL容量瓶中，加入5mL內標物，用適量的乙酸乙酯稀釋，靜置15分鐘后用微量注射器取上層清液1μL進樣，測定試樣溶液中甲苯二異氰酸酯和正四十烷的色譜峰面積。
A.3 ?可溶性重金屬
A.3.1 ?合成材料跑道、合成材料籃球場面層、人造草坪
將樣品粉碎至粒徑約為1mm3的細小顆粒0.5g（精確至0.0001g），加入25mL0.07mol/L鹽酸溶液混合，攪拌1min，測其酸度，如pH＞1.5，逐漸滴加濃度為2mol/L鹽酸溶液并搖勻，使pH在1.0~1.5之間。在室溫下連續攪拌混合液1h，立刻用定量濾紙過濾并洗滌，用1%AgNO3溶液檢驗至無氯離子，然后準確定容，將溶液避光保存，應在4h內完成測試。若4h內無法完成測試，則使用1mol/L的鹽酸溶液25ml對樣品進行處理，處理方法同上。
A.3.2 ?聚氨酯膠體主料、丙烯酸膠體主料
將待測樣品按規定的比例混合各組分樣品，攪拌均勻后，在玻璃板或聚四氟乙烯板（需用1：1的硝酸溶液浸泡24h，然后用水清洗并干燥）上制備厚度適宜的涂膜。待完全干燥（自干漆若烘干，溫度不得超過（60±2）℃）后，取下涂膜，在室溫下用粉碎，并用孔徑0.5mm的不銹鋼金屬篩過篩后待處理。
附錄B? 運動場地現場氣味評價方法
B.1 ?評定小組要求
B.1.1? 氣味評定小組由5名成員組成，選定應符合以下要求：
?? 1 好抽煙者、喜歡使用化妝品者、習慣嚼口香糖者以及由其他嗅覺問題的人不適合成為小組的成員；
?? 2 小組成員一旦選定，應盡量保持不變；
?? 3 在進行氣味評價前3h，小組成員不應吸食帶有強氣味的食物，傷風鼻塞者也不宜參與氣味評價。
B.2 ?試驗要求
B.2.1? 試驗方法采用氣味等級評定法。
B.2.2? 試驗應在場地施工完成后至少14d以后進行。
B.2.3? 在進行氣味評價前，氣味評定小組成員應盡量遠離評價場地，并處于場地上風向。
B.2.4? 對運動場地現場環境中空氣進行氣味等級評定，應詳細記錄試驗時日期、時刻、場地日照情況、場地風速、氣溫等條件；根據最不利原則，建議在日照較強、無風或為微風、氣溫適中時進行。
B.2.5? 評定位置選取在評價場地中間位置，距地面高度1.2m，小組成員間間隔應不超過0.5m。
B.2.6? 開始試驗后，氣味評定小組統一進入場地，并在到達指定位置1min后各小組成員獨立完成氣味等級評定。
B.3 ?氣味評定等級
B.3.1? 氣味評定小組成員評定及記錄氣味等級。氣味評定等級見表B.3.1。

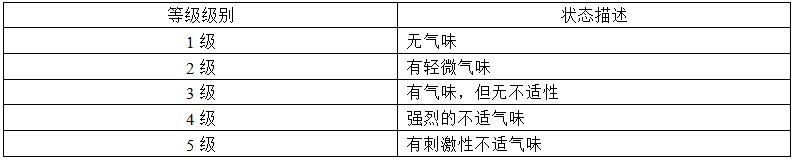

表B.3.1 ?氣味評定等級
B.3.2? 根據各成員評定氣味等級進行投票統計，出現次數最高且超過3票的氣味等級作為項目氣味等級綜合評定結果。
B.4 ?試驗報告
B.4.1? 試驗報告應包含以下內容：
1 評定產品基本情況：名稱、完工日期；
2 氣味評定現場狀態：評定部位及相對位置；周圍異常情況；
3 氣味評定環境條件：應至少包括檢驗日期、時刻、溫濕度、風速、日照；
4 各位評定小組成員氣味評定結果；
5 評定小組成員；
6 綜合氣味評定等級及狀態描述。
附錄C? 面層材料有害物釋放率現場檢測方法
C.1 ?原理
C.1.1? 采用密閉采樣罩積累被測面層材料析出的VOCs和其他化合物，然后用吸附劑在采樣口處用恒流采樣器采集一定體積量的氣體中的目標化合物，選用分析儀器測定所捕集的目標VOCs和其他化合物的釋放濃度，根據釋放濃度、材料負載率、累積時間，計算VOCs和其他化合物的釋放率。
C.2 ?測試儀器
C.2.1? 采樣罩：長寬高均為1m，采樣罩兩側面板的0.5m、0.8m、1.0m高度處留有采樣孔。
C.2.2? 恒流采樣器，流量調節精度應小于5%。
C.3 ?采樣點確定原則
C.3.1? 根據合成材料運動場地面層面積按表C.3.1確定抽樣點數。具體測點可根據場地形狀采用對角線、斜線、梅花狀均衡布點。

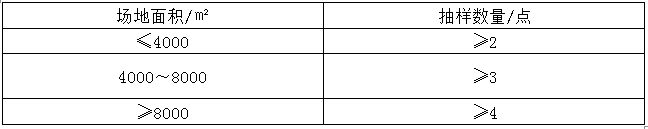

表C.3.1 ?抽樣規則
C.4 ?測量的步驟
C.4.1 ?采樣前準備
Tenax采樣管需經250℃高溫老化后方可帶出采樣，采樣罩清潔。
C.4.2 ?現場采樣
1 采樣罩安裝：將采樣罩扣在選定采樣點的面層材料上，并對采樣罩周圍、采樣口等處進行密封，防止漏氣，并開始計時。
2 污染物聚集：采樣罩封閉1h。
3 采樣：采樣罩應封閉1h后立刻進行封閉采樣，設置采樣時間10min，流量500ml/min，將采樣管伸入到采樣口中，啟動采樣器采樣。
C.4.3? 采集樣的分析
1 甲醛的分析按GB/T 18204.2-2014規定進行。
2 苯、甲苯、二甲苯的分析按GB/T 11737-1989規定進行。
3 ?TVOC按GB 50325-2010規定進行。
C.4.4? 結果計算
試件的VOCs物釋放率E應按照下式進行計算：
? ?(式
C.4.4)?????????
? 式中：Ex——試件VOCs或其他化合物x的釋放率[mg/(m2.h)]；
??????? C——采樣罩內的空氣VOCs或其他化合物的濃度（mg/m3）；
??????? V——采樣罩內的空氣體積（m3）；
S——采樣罩內被測試件的表面積（m2）；
T——從開始測量到采樣結束經歷的時間（h）。
本標準用詞說明
?
?? ?1 ?為便于在執行本標準條文時區別對待，對要求嚴格不同的用詞說明如下：
? ??1）表示很嚴格，非這樣做不可的：
?? ??正面詞采用“必須”，反面詞采用“嚴禁”；
? ??2）表示嚴格，在正常情況下均應這樣做的：
?? ??正面詞采用“應”，反面詞采用“不應”或“不得”；
? ??3）表示允許稍有選擇，在條件許可時首先應這樣做的：
?? ??正面詞采用“宜”，反面詞采用“不宜”；
? ??4）表示有選擇，在一定條件下可以這樣做的，采用“可”。
? ? 2 ?條文中指明應按其他有關標準執行的寫法為：“應符合……的規定”或“應按……執行”。
引用標準名錄
1? 硫化橡膠或熱塑性橡膠拉伸應力應變性能的測定GB/T 528 -2009
2? 環境空氣質量標準 GB 3095-2012
3? 可溶性鉛按色漆和清漆 "可溶性"金屬含量的測定 第1部分:鉛含量的測定 火焰原子吸收光譜法和雙硫腙分光光度法GB/T 9758.1-1988
4? 色漆和清漆 "可溶性"金屬含量的測定 第4部分:鎘含量的測定 火焰原子吸收光譜法和極譜法GB/T 9758.4-1988
5? 色漆和清漆 "可溶性"金屬含量的測定 第6部分:色漆的液體部分中鉻總含量的測定 火焰原子吸收光譜法GB/T 9758.6-1988
6? 色漆和清漆 "可溶性"金屬含量的測定 第7部分:色漆的顏料部分和水可稀釋漆的液體部分的汞含量的測定 無焰原子吸光譜法GB/T 9758.7-1988
7? 合成材料跑道面層 GB/T 14833-2011
8? 建筑防水涂料試驗方法 GB /T 16777-1997
9? 室內裝飾裝修材料膠粘劑中有害物質限量 GB 18583-2008
10? 室內裝飾裝修材料 地毯、地毯襯墊及地毯膠粘劑有害物質釋放限量GB 18587-2001
11? 聚氨酯防水涂料 GB/T 19250-2003、
12? 小學體育器材和場地 第11部分：合成材料面層運動場地GB/T 19851.11-2005
13? 天然材料體育場地使用要求及檢驗方法 第l部分：足球場地天然草面層GB/T 19995.1-2005
14? 體育用人造草GB/T 20394-2006
15? 體育場地使用要求及檢驗方法第1部分：田徑場地? GB/T 22517.6-2011
16? 玩具表面涂層技術條件GB 22753-2008
17? 色漆和清漆 揮發性有機化合物(VOC)含量的測定 氣相色譜法GB/T 23986-2009
18? 硫化橡膠中多環芳烴含量的測定GB/T 29614-2013
19? 建筑地面工程質量驗收規范GB 50209—2002
20? 民用建筑工程室內環境污染控制規范（附條文說明）GB 50325-2010
21? 環境標志產品技術要求防水涂料 HJ 457-2009
22? 建筑防水涂料中有害物質限量JC 1066-2008
23? 中小學體育設施技術規程 JGJ/T 280-2012
24? 電子信息產品中有毒有害物質的檢測方法SJT 11365-2006
25? 皮革中短鏈氯化石蠟殘留量檢測方法SN/T 2570-2010?
