合成材料運動場地面層質量控制標準：驗收與試驗
本篇僅介紹合成材料運動場地面層質量控制標準：驗收與試驗，可在本篇底部點擊其他目錄鏈接查閱
9? 驗收與試驗
9.1 ?一般規(guī)定
9.1.1 ?合成材料面層施工完畢，應進行物理性能、有害物質含量檢測，檢測合格方能投入使用。
9.1.2 ?工程的觀感、尺寸等質量應由驗收人員通過現(xiàn)場檢查共同確認。
9.2 原材料進場檢測及面層質量檢測
9.2.1? 合成材料面層工程應在建設單位或監(jiān)理單位見證下對原材料進行進場檢測及進行面層質量檢測，檢測應由有資質的第三方檢測機構承擔。
9.2.2? 原材料（除人造草皮）有害物質進場檢測項目應符合表9.2.2的要求。

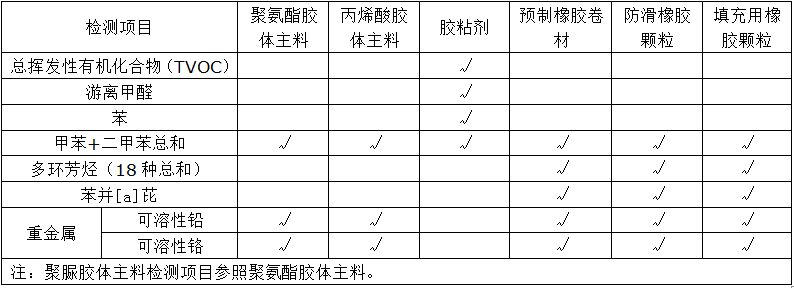

表9.2.2? 合成材料場地面層原材料（除人造草皮）有害物質進場檢測項目
9.2.3 ?人造草皮有害物質含量進場檢測項目應符合表9.2.3的要求。

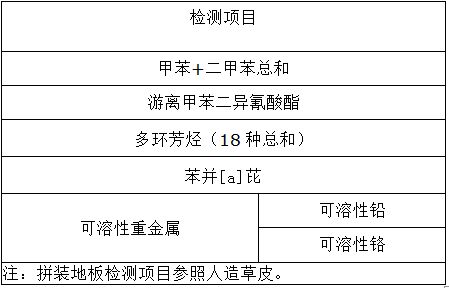

表9.2.3 ?人造草皮有害物進場檢測項目
?
9.2.4 ?面層物理性能檢測項目應符合表9.2.4的要求。

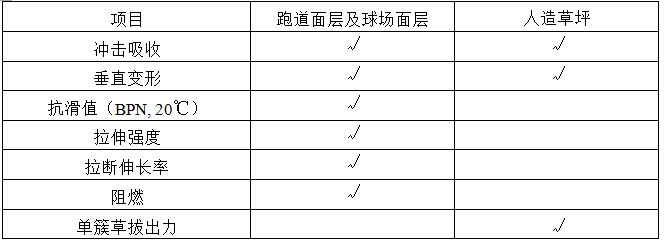

表9.2.4 ?合成材料跑道面層物理性能檢測項目
9.2.5 ?合成材料面層有害物質含量檢測項目應符合表9.2.5的要求。

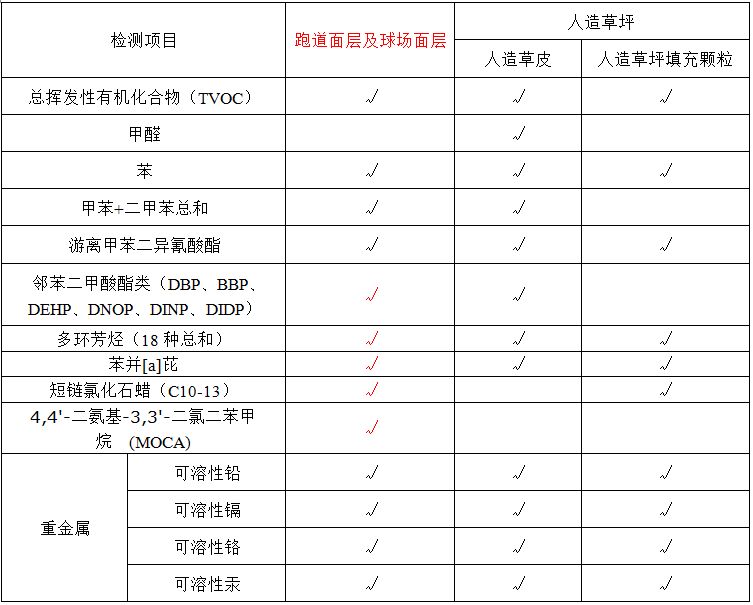

表9.2.5? 合成材料場地面層有害物質檢測項目
9.2.6? 室內合成材料運動場地環(huán)境質量應檢測甲醛、苯、TVOC。
9.2.7 ?合成材料面層現(xiàn)場空氣應進行氣味等級評定。
?
9.3 抽樣及判定
9.3.1 ?面層材料物理性能中沖擊吸收、垂直變形、抗滑值，氣味評定、現(xiàn)場TVOC釋放率測試應在現(xiàn)場進行；其它物理性能以及有害物含量應從現(xiàn)場抽取檢測樣塊。
9.3.2? 抽樣應符合表9.3.2的規(guī)定，具體測點可根據(jù)場地形狀采用對角線、斜線、梅花狀均衡布點。
表9.3.2 抽樣規(guī)則
9.3.3 ?如果場地環(huán)境條件不均勻一致，應取最不利區(qū)域進行取樣。
9.3.4? 每塊樣品均應進行試驗，結果計算應符合以下規(guī)定：
? 1 當單點結果均符合本標準要求，結果取其算術平均值；
? 2 當單點結果均不符合本標準要求，結果應取最差值；
? ????3 對于物理性能，除1、2情況，當各點結果與平均值的誤差小于20%時，結果取算術平均值；當各點結果與平均值的誤差大于20%時，應另取雙倍測點進行復檢，若誤差仍大于20%，取最差值；
? ????4 對于有害物含量，除1、2情況，當各點結果與平均值的誤差小于50%時，結果取算術平均值；當各點結果與平均值的誤差大于50%時，應另取雙倍測點進行復檢，若誤差仍大于50%，取最差值。
9.3.5 ?所有參數(shù)檢測結果應符合本規(guī)程第4章的指標要求，應對每項指標進行判定。?
9.4 ?場地驗收程序
9.4.1 ?合成材料面層工程質量施工驗收應符合下列規(guī)定：
? 1 工程質量應符合工程勘察、設計文件的要求；
? 2 工程質量驗收應在施工單位自行檢查評定合格的基礎上進行；
? 3 承擔見證取樣檢測單位應具有相應資質；
? 4 工程的觀感質量應有驗收人員通過現(xiàn)場檢查，并應共同確認。
9.4.2? 工程質量驗收時應檢查下列文件和記錄:
? 1 工程施工圖、設計說明及其他設計文件；
? 2 材料的出廠合格證書、性能檢測報告、進場驗收記錄和復驗報告；
? 3 分項工程的驗收記錄；
? 4 施工記錄。
9.4.3 ?現(xiàn)場檢測驗收內容與要求
? 1 合成面層的平整度、厚度應符合設計要求；
? 2 合成面層的外觀無氣泡、裂痕或脫層現(xiàn)象，接縫須平直、無明顯痕跡；
? 3 合成面層與基層的粘接應牢固，無脫膠和凹凸現(xiàn)象；
? 4 合成面層的色澤應均勻一致，符合設計要求；
? 5 標志線平直、均勻、無虛邊。
9.4.4? 對合成面層做出現(xiàn)場評價，對存在問題的場地提出整改建議。
9.5 ?不合格面層處理
9.5.1 ?當面層物理性能檢測結果不滿足要求時，應制定整改方案并實施，若整改后仍然不符合要求，則應作拆除處理；
9.5.2 ?當重金屬等非揮發(fā)性有害物質含量超標時，應作更換或拆除處理；
9.5.3 ?當揮發(fā)性有害物質含量超標時，應按以下要求進行處理：
? ????1 超標小于50%，可延長1個月再檢測，或采用整改措施，若仍然不符合要求，則應作更換或拆除處理；
? 2 超標大于50%，作更換或拆除處理。
9.5.4? 現(xiàn)場氣味評定等級為 3級及3級以上時，應進一步分析原因并進行整改，若1個月后氣味評定等級仍不達標，則作更換或拆除處理。
9.6 ?試驗方法
9.6.1 ?總揮發(fā)有機物（TVOC）應按下列方法進行：
? 1 膠粘劑按GB 18583-2008附錄F的方法進行試驗；
? 2 預制橡膠卷材按GB 18587-2001的方法進行試驗；
? 3 橡膠顆粒按GB/T 23986-2009方法1進行試驗。
9.6.2? 膠粘劑甲醛應按GB 18583-2008方法進行試驗。
9.6.3 ?苯、甲苯+二甲苯總和、游離甲苯二異氰酸酯按GB 18583-2008的方法進行試驗，固體材料的前處理方法見本標準附錄A。
9.6.4? 鄰苯二甲酸酯按GB/T 29608-2013的方法進行試驗。
9.6.5? 多環(huán)芳烴和苯并[a]芘按GB/T 29614-2013的方法進行試驗。
9.6.6? 短鏈氯化石蠟按SN/T 2570-2010的方法進行試驗。
9.6.7 ?4,4'-二氨基-3,3'-二氯二苯甲烷(MOCA)含量按HJ/T 3711-2012的方法進行試驗。
9.6.8 ?重金屬含量應按下列方法進行：
? 1 可溶性鉛按GB/T 9578.1-1988的方法進行試驗；
? 2 可溶性鎘按GB/T 9578.4-1988的方法進行試驗；
? 3 可溶性鉻按GB/T 9578.6-1988的方法進行試驗；
? 4 可溶性汞按GB/T 9578.7-1988的方法進行試驗；
? 5 重金屬前處理方法按本標準附錄A。
9.6.9 ?劃線漆的揮發(fā)性有機物（VOC）、苯、甲苯+二甲苯+乙苯按GB 50325-2010的方法進行試驗。
9.6.10 ?合成材料面層沖擊吸收按GB/T 14833-2011附錄A的方法進行試驗。
9.6.11 ?合成材料面層垂直變形按GB/T 14833-2011附錄B的方法進行試驗。
9.6.12 ?合成材料面層抗滑值按GB/T 14833-2011附錄C的方法進行試驗。
9.6.13 ?合成材料面層拉伸強度、拉斷伸長率按GB/T 14833-2011的方法進行試驗。
9.6.14 ?合成材料面層阻燃性能按GB/T 19851.11-2005附錄E的方法進行試驗。
9.6.15 ?人造草皮單簇草拔出力按GB/T 20394-2006附錄B的方法進行試驗。
9.6.16? 無機填料含量測定應按照GB/T 22517.6-2011 6.2.3方法進行。
9.6.17 ?氣味評定法按本標準附錄B進行試驗。
9.6.18 ?現(xiàn)場總揮發(fā)性有機物（TVOC）釋放率按本標準附錄C進行試驗。
10? 合成材料場地管理及保養(yǎng)
10.0.1 ?合成材料場地使用管理應符合以下規(guī)定：
?? 1 應按其適應范圍合理使用；
?? 2 禁止各種機動車輛和重型機械進入場地，禁止攜帶易爆、易燃和腐蝕性物品入內；
?? 3 進入籃球場不得穿釘鞋；
?? 4 不得在合成材料場地上長期堆放重物；
?? 5 保持場內的清潔衛(wèi)生，嚴禁吸煙、吃口香糖及攜帶含糖類有色飲料或食品入內。
10.0.2 ?合成材料面層保養(yǎng)應符合以下要求：
?? 1 合成材料面層有污穢應隨時清洗，應定期清掃砂、樹葉、垃圾等，每季度應整體洗刷一次。
?? 2 合成材料面層使用前后應用水沖刷。
?? 3 跑道上的各種標志及線，應保持清晰、醒目。有褪色時，應重新描畫。
?? 4 場地面層在發(fā)生斷裂、脫層時，應及時修補。
10.0.3? 人造草坪的養(yǎng)護應符合下列規(guī)定：
?? 1 應定期養(yǎng)護，時間間隔不應超過14d；
?? 2 應保持清潔、及時清理雜物、污潰、油漬；
?? 3 炎熱、干燥天氣要定期撒水；
? ?4 草坪發(fā)生損壞時，應及時修補。
下一篇： 合成材料運動場地面層質量控制標準：附錄
