一、 工程做法描述

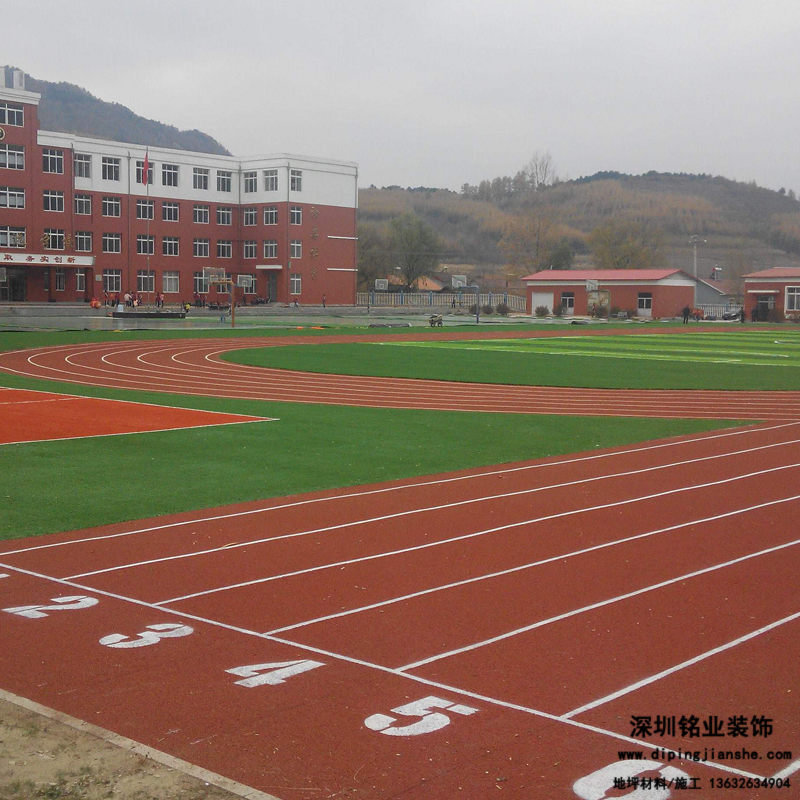

400米環形塑膠跑道運動場。運動場內突沿半徑為36米，共8條跑道，環形跑道內設置100m×65m天然草足球場，南北半圓內設置鉛球區、跳遠區、標槍區、鐵餅鏈球區、三級跳遠區、跳高區、泵房、水池等配套設施。具體做法如下：

1．跑道做法：挖土方、平整夯實—300mm厚碎石墊層—150mm厚，6％水泥石粉穩定層—50mm厚，粗粒瀝青砼層—40mm厚，細粒瀝青砼層—30mm厚，13mm厚混合型塑膠跑道；

2．足球場：挖土方、平整夯實—盲溝、噴淋—250mm厚，碎石墊層—50mm厚，將原土挖出過篩后鋪150mm種植蘭引三號天然草；

3．器械區：挖土方、平整夯實—200mm厚碎石墊層—100mm水泥砼層—20mm水泥砂漿抹面—25mm厚塑膠安全地墊。

4.籃球場鋪地膠，做法：原水泥基礎處理， 鋪10mm厚6%水泥石粉穩定層，瀝青油噴灑。40mm厚粗瀝青混凝土層， 20mm厚細瀝青混凝土層。 5mm厚純PU塑膠面層.安裝籃球場燈光。

二、技術要求

（一）、塑膠面層技術指標

1.耐久性

  塑膠面層必須在相當一段時間內保持它們的特性，在需要大修前至少維持8～10年，當然，面層的壽命與使用的程度和使用的水平有關。

2.有效性

  要使在該面層上運動時的運動員感到舒適與安全，最基本的要求，要符合《國際田徑協會聯合會田徑場地設施標準手冊》中的相關規定。

3.測試：田徑場在正式運作前必須經過實驗室的實驗測試，其目的是確信各種原材料相互兼容性組合；確信這種裝置在大部分正常氣候條件下能成功地安裝；確信表面具有滿意的耐久性；確信表面的特性能使田徑運動員滿意；確信原材料的成分、組合、安裝方法、長期使用不對環境造成污染。

4.表面平坦

  在任何位置和方向上，每4米丈量距離不能超過6毫米的起伏，每1米丈量距離不能超過3毫米的起伏，而在不規則的一步丈量距離內不能超過1毫米的起伏。

5.表面厚度

  5.1塑膠面層的表面，由于磨損和風化會變薄，所以在跑道竣工時，表面平均厚度應該至少達到12mm，絕對不允許出現薄于10mm的地方，厚度在10mm和10.5mm之間的表面不能超過整個表面的5%，需要特別加厚區（撐竿跳高，標槍，三級跳遠和跳高）不在上述范圍之內，大型比賽時，表面的任何一處厚度都不得低于10mm。

5.2厚度的測試程序：用標準化探測器進行測量，無論在跑道何處，測出表面厚度不夠就要從表面中抽取一個小圓塊（通常直徑在10mm至25mm之間）進行厚度檢測，無論小圓塊從何處取出，都要馬上用液體的聚氨酯或去水硅酮橡膠進行修復。

   6.緩沖性能

      面層表面的緩沖性能與堅硬的基礎材料（混凝土）相比，溫度在10～40℃時，面層表面應在基礎材料的35%～50%之間。如果測量時溫度超過這一范圍，則根據標準表面正常的狀態下繪制的力量—溫度曲線，對測得的數據應該允許進行一些必要的修改。

      緩沖性能（%）=（1-Fs/Fc）×100

      這里：Fs=在塑膠表面上的測試讀數

            Fc=在混凝土上測試的讀數

   7.垂直變形

      在溫度為10～40℃之間時，面層表面的垂直變形應該在0.6～1.8mm之間。在測量時，如果跑道表面的溫度超出這個范圍，那么得到的結果可能是由于溫度原因，可以參照標準的溫度—垂直變形曲線進行必要的修正。因為在起跳區和助跑道的盡頭，一般表面較厚，所以所測得的數據可能會超出上述范圍。

8.摩擦力

   面層表面在潮濕無氣孔時，任何地方的摩擦系數不得低于0.5。注意這個數值相當于TRRL機器上的刻度讀數47。

   滑動摩擦系數按下面公式進行計算：

E=0.30×D/V

   這里：D=相應的摩擦阻力（牛頓米）

         V=正常動力

9.拉伸性能

   無孔的面層表面最低的拉伸力是0.5MPa，有孔的面層表面是0.4MPa，所有的塑膠表面在斷裂處，最少拉伸性是40%。

10.顏色

   當使用Merhuen顏色手冊進行評估時，面層表面的顏色必須統一，并肯與手冊中某一特定的顏色一致，如果場地表面被設計成多種顏色，那么每一種顏色都必須與手冊中某一顏色一致。

    方法：對于不同顏色的位置，在顏色手冊中應有明確的評價。如果場地的各個部分同樣的顏色區別起來有困難，則應在手冊中注明。對于位置的評價，在場地的圖紙中記錄下來的位置和測量，也要評價。

11.排水

   當水完全淹沒場地后，允許經過20分鐘的排水要求沒有一處面層表面殘留水的深度超過面層的表面厚度。

12. 驗收

  場地沒有氣泡，裂縫，分層等現象。

  方法：對塑膠表面進行徹底的檢查，并在圖紙上標出這些不完善處，拍成照片，用圖示說明這些測試報告。

（二）、膠的技術指標

1.田徑跑道按照《國際田徑協會聯合會田徑場地設施標準手冊》（2003）的要求和中國GB/T14833-93塑膠跑道標準施工及驗收，一般標準400米塑膠田徑場須滿足省級中學生運動會田徑比賽的要求。

2.工程質量須符合GB/T14833-93塑膠跑道的標準。

3.由于目前環保問題要求越來越嚴，因此在工程中使用的塑膠材料必須使用環保材料，該材料必須具備符合環境管理體系ISO14001對環境和人的健康無害的產品，且要有相應檢測資質單位提供的檢測報告。

4.施工質量符合現行的《國家施工驗收技術規范》和《建筑安裝工程檢驗評定標準（GB/T14838-93）》，并通過體育場地設施建設相關行政主管部門的驗收。

5.塑膠跑道、田賽區塑膠坡度、厚度、平整度、邊緣粘接、色澤、標準線、點位標志等項的技術指標必須符合GB/T14838-93R的要求及設計要求。

6.塑膠跑道面層施工技術指標應符合國際標準和國內有關標準。

7.塑膠跑道面層施工應符合國家體育總局《400米競賽用田徑跑道塑膠面層質量檢驗評定標準》中規定的標準要求，并通過體育設施建設使用行政主管部門的檢測驗收。

8.塑膠跑道其各項物理機械性能指標完全符合國際業余田徑聯合會規定的指標。塑膠跑道的材料質量符合國家技術監督局發布的GB/T14833-93《塑膠跑道》規定的標準要求。各項技術指標如下：

（三）、瀝青基礎的技術指標

    1.面層瀝青基礎的設計原則：應根據使用要求及氣候，水文，土質等自然條件，密切結合當地實踐經驗，參照公路瀝青面層進行綜合設計。

    2.面層瀝青基礎的設計應當按照“三級公路的荷載使用條件，二級公路的瀝青面層構造，高速一級公路的密實度和平整度，塑膠面層的坡度和高程”的原則進行實施。

    3.符合《田徑場地設施標準手冊》中的有關要求：田徑場地面層瀝青基礎下面層最少不能少于150mm厚，這也就意味著在基礎地下水位低，土質均勻，承載能力良好的條件下，跑道基礎220mm～250mm厚就可以滿足場地的建造要求了。

    4.符合《瀝青路面道路結構設計指南》1994年第4版中的原則和要求。

    5.符合《公路瀝青路面施工技術規范》JTJ032-94。

    6.符合《瀝青路面施工及驗收規范》GB50092-96。

    7.符合《公路瀝青路面設計規范》JTJ014-97總則的要求。

（四）、瀝青混凝土的技術指標

1．瀝青混凝土層表面平整度2米直尺檢測誤差不大于±4mm，標高誤差不大于±3mm，實測合格率應達到85%以上。

2．瀝青混凝土層各部位的縱橫向傾斜坡度，跑道長度，彎道半徑，各點位線的實際尺寸，應與塑膠跑道面層的技術指標要求相一致。

3． 瀝青混凝土層的密實度應達到95％以上，干容量達到2.35g/cm3以上。

4．瀝青混凝土層表面外觀應達到：表面整潔，粘結牢固，無碾壓車輪印，無裂縫、油庖、油污。

5．瀝青混凝土最大骨料粒徑根據當地粒料情況,采用AC－10。

 丁型瀝青混凝土其熱拌瀝青混合料馬歇爾試驗技術指標：

6． 瀝青混合料級配（圓孔篩）

7． 基礎表面應保證無阻水現象。

8．瀝青檢驗標準：

9．瀝青混凝土熱穩定系數：Kt=R20/R50≤3.5。

體脹率：＜1%。

吸水率：6～10%。

保養期：室外氣溫25℃以上24天。

                        室外氣溫15℃～25℃之間30天。

                        室外氣溫150C以下60天。

                       （以揮發瀝青中的揮發物組份）

10．瀝青材質：選用改性瀝青，應符合中華人民共和國行業標準TJ-032-94《公路瀝青路面施工技術規范》對高速或一級公路瀝青的要求，其瀝青物理性能指標要達到如下要求：

（五）、跑道基礎層技術要求

跑道基礎層的防裂要求較高，不能因氣候、環境條件而造成瀝青混凝土出現裂縫，并影響到塑膠面層。瀝青混凝土主要是為塑膠層提供一個平整、堅實的墊層，并在瀝青混凝土壓實后而塑膠層鋪筑前，防止雨水下滲到下面結構層，以免日后水氣上升積聚在塑膠層與砂粒式瀝青混凝土之間，導致塑膠層隆起、剝離。

塑膠跑道基礎結構層施工應達到以下技術規范的要求:

1．《公路瀝青路面施工技術規范》JTJ032-94；

2．《瀝青路面施工及驗收規范》GB 50092-96；

3．《建筑機械使用安全技術規范》JGJ33-86；

4．《施工現場臨時用電安全技術規范》JGJ46-88；

5．國家頒布的有關施工驗收規范、操作規程、標準圖及質量檢驗評定標準。
